WRTnodeと言えば、数年前に少し話題にもなったので名前は知っている人も多いだろうが、その後継ともいえるWRTnode 2Rを入手しました。
まだ簡単に入手できる状態ではないので、流行りだすのは少し先になるのではないかと思われますが、今期待のOpenWrt板の一枚ではないでしょうか。
到着した状態では、OpenWrtのChaos Calmer r47374が入っていました。
WRTnode 2Rってどんな板なのかというとスペック的には。
CPU：MTK MT7688AN 580MHz
MCU：STM32F103
RAM：DDR2 256MB
Flash：32MB
メインチップのMT7688は、MT7620、MT7628と同じくmips 24KEcコアであり、OpenWrt対応も順調に進んでいます。
RAMもFlashも容量的に期待値通りといった処でしょうか。
MCUのSTM32は個人的にはいらなかったかな感はあるものの、PCI-e、USB 2.0、MicroSDといったインタフェースも搭載している為、欲しいものはほぼ揃っている鉄板板になりうるかもしれません。
価格的には、先日話題に上がったLinkIt Smart 7688には勝てませんが。。。
ひとまず、どんな板か見ていきます。
入手時には、OpenWrtのChaos Calmer r47374が書き込まれており、Luciも入っていました。
IPは192.168.8.1となっており、OpenWrt標準の192.168.1.1ではない点には注意が必要だ。
無線はデフォルトでONになっており、そのまま起動すると電波法に抵触する事となる為、電波を遮蔽/遮断/吸収できる環境で作業を行う必要があります。
この点は、日本国内では注意頂きたい。
無線がデフォルトONなのも、OpenWrt標準の構成とは異なるのでうっかりが無い様にする必要があります。
底板とメイン基板のセット扱いです。
WRTnode1の時は、底板は後から登場しましたが、今回はメイン基板の形状もあり底板もセットになっています。
底板側ですが、GPIOはほぼほぼ出てきているのでRaspberry Pi感覚で遊べるでしょう。
電源はmicroUSB端子、USB 2.0ホストが付いています。
Ethernet RJ45のジャックの向きが何故こうなった？と言いたい訳ですが。。。
USBとかと同じ向きにしてくれればいいのに。。。
底板裏面は、microSDとPCIeが付いています。
PCIeが付いているOpenWrt板はまだまだ少ないので、これは便利です。
3GやLTEカードを使ってみるには、扱いやすい板となりそうです。
技適の通っている3GやLTEカードを刺して使う事自体に日本国内で問題にならないので、PCIeがどこまで使えるかチェックしたい処です。
速度的に問題ないのであれば、予備回線用のルータ替わりにも便利かもです。
メイン基板側は、MT7688AN、RAM、Flash。
Flashが見慣れているQFPタイプではないのが少し残念です。(ROMライタで丸ごと吸い出す保険がやりにくいので)

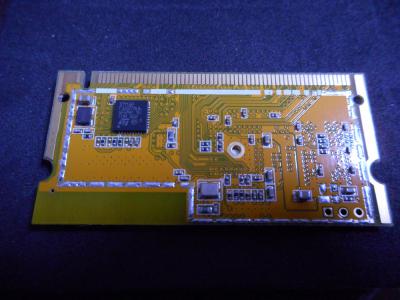

メイン基板裏面は、STM32のいらない子がついてます。
本当にいらない子なのかは今後試していくとして、STM32が居ます。
OpenWrt側から焼いたりする様になっている様ですが、MT7688とSTM32をうまく使うコツを探す事になりそう。
Raspberry Pi Compute Moduleと同じパッケージになる訳ですが、日本ではやはり流行らない気がする。
普通にピン出しの方が、日本受けはしそう。
日本はDIY文化は世界と少しずれているのだろう。
メイン基板を底板に刺すとこんな感じです。
やはりRJ45の向きが気になります。
あと、RJ45が2port構成だったならと少し欲が出てしまいます。
最後にいつもの起動ログ。
まだ簡単に入手できる状態ではないので、流行りだすのは少し先になるのではないかと思われますが、今期待のOpenWrt板の一枚ではないでしょうか。
到着した状態では、OpenWrtのChaos Calmer r47374が入っていました。
WRTnode 2Rってどんな板なのかというとスペック的には。
CPU：MTK MT7688AN 580MHz
MCU：STM32F103
RAM：DDR2 256MB
Flash：32MB
メインチップのMT7688は、MT7620、MT7628と同じくmips 24KEcコアであり、OpenWrt対応も順調に進んでいます。
RAMもFlashも容量的に期待値通りといった処でしょうか。
MCUのSTM32は個人的にはいらなかったかな感はあるものの、PCI-e、USB 2.0、MicroSDといったインタフェースも搭載している為、欲しいものはほぼ揃っている鉄板板になりうるかもしれません。
価格的には、先日話題に上がったLinkIt Smart 7688には勝てませんが。。。
ひとまず、どんな板か見ていきます。
入手時には、OpenWrtのChaos Calmer r47374が書き込まれており、Luciも入っていました。
IPは192.168.8.1となっており、OpenWrt標準の192.168.1.1ではない点には注意が必要だ。
無線はデフォルトでONになっており、そのまま起動すると電波法に抵触する事となる為、電波を遮蔽/遮断/吸収できる環境で作業を行う必要があります。
この点は、日本国内では注意頂きたい。
無線がデフォルトONなのも、OpenWrt標準の構成とは異なるのでうっかりが無い様にする必要があります。
底板とメイン基板のセット扱いです。
WRTnode1の時は、底板は後から登場しましたが、今回はメイン基板の形状もあり底板もセットになっています。
底板側ですが、GPIOはほぼほぼ出てきているのでRaspberry Pi感覚で遊べるでしょう。
電源はmicroUSB端子、USB 2.0ホストが付いています。
Ethernet RJ45のジャックの向きが何故こうなった？と言いたい訳ですが。。。
USBとかと同じ向きにしてくれればいいのに。。。
底板裏面は、microSDとPCIeが付いています。
PCIeが付いているOpenWrt板はまだまだ少ないので、これは便利です。
3GやLTEカードを使ってみるには、扱いやすい板となりそうです。
技適の通っている3GやLTEカードを刺して使う事自体に日本国内で問題にならないので、PCIeがどこまで使えるかチェックしたい処です。
速度的に問題ないのであれば、予備回線用のルータ替わりにも便利かもです。
メイン基板側は、MT7688AN、RAM、Flash。
Flashが見慣れているQFPタイプではないのが少し残念です。(ROMライタで丸ごと吸い出す保険がやりにくいので)
メイン基板裏面は、STM32のいらない子がついてます。
本当にいらない子なのかは今後試していくとして、STM32が居ます。
OpenWrt側から焼いたりする様になっている様ですが、MT7688とSTM32をうまく使うコツを探す事になりそう。
Raspberry Pi Compute Moduleと同じパッケージになる訳ですが、日本ではやはり流行らない気がする。
普通にピン出しの方が、日本受けはしそう。
日本はDIY文化は世界と少しずれているのだろう。
メイン基板を底板に刺すとこんな感じです。
やはりRJ45の向きが気になります。
あと、RJ45が2port構成だったならと少し欲が出てしまいます。
最後にいつもの起動ログ。
U-Boot 1.1.3 (Jun 25 2015 - 22:31:21)
Board: Ralink APSoC DRAM: 256 MB
relocate_code Pointer at: 8ffb8000
******************************
Software System Reset Occurred
******************************
flash manufacture id: ef, device id 40 19
find flash: W25Q256FV
*** Warning - bad CRC, using default environment
============================================
Ralink UBoot Version: 4.3.0.0
--------------------------------------------
ASIC 7628_MP (Port5<->None)
DRAM component: 2048 Mbits DDR, width 16
DRAM bus: 16 bit
Total memory: 256 MBytes
Flash component: SPI Flash
Date:Jun 25 2015 Time:22:31:21
============================================
icache: sets:512, ways:4, linesz:32 ,total:65536
dcache: sets:256, ways:4, linesz:32 ,total:32768
##### The CPU freq = 575 MHZ ####
estimate memory size =256 Mbytes
RESET MT7628 PHY!!!!!!
Please choose the operation:
1: Load system code to SDRAM via TFTP.
2: Load system code then write to Flash via TFTP.
3: Boot system code via Flash (default).
4: Entr boot command line interface.
7: Load Boot Loader code then write to Flash via Serial.
9: Load Boot Loader code then write to Flash via TFTP.
0
3: System Boot system code via Flash.
## Booting image at bc050000 ...
Image Name: MIPS OpenWrt Linux-3.18.23
Image Type: MIPS Linux Kernel Image (lzma compressed)
Data Size: 1150021 Bytes = 1.1 MB
Load Address: 80000000
Entry Point: 80000000
Verifying Checksum ... OK
Uncompressing Kernel Image ... OK
No initrd
## Transferring control to Linux (at address 80000000) ...
## Giving linux memsize in MB, 256
Starting kernel ...
[ 0.000000] Linux version 3.18.23 (xx@build) (gcc version 4.8.3 (OpenWrt/Linaro GCC 4.8-2014.04 r47243) ) #35 Wed Nov 18 17:57:57 CST 2015
[ 0.000000] Board has DDR2
[ 0.000000] Analog PMU set to hw control
[ 0.000000] Digital PMU set to hw control
[ 0.000000] SoC Type: MediaTek MT7688 ver:1 eco:2
[ 0.000000] bootconsole [early0] enabled
[ 0.000000] CPU0 revision is: 00019655 (MIPS 24KEc)
[ 0.000000] MIPS: machine is WRTnode2R
[ 0.000000] Determined physical RAM map:
[ 0.000000] memory: 10000000 @ 00000000 (usable)
[ 0.000000] Initrd not found or empty - disabling initrd
[ 0.000000] Zone ranges:
[ 0.000000] Normal [mem 0x00000000-0x0fffffff]
[ 0.000000] Movable zone start for each node
[ 0.000000] Early memory node ranges
[ 0.000000] node 0: [mem 0x00000000-0x0fffffff]
[ 0.000000] Initmem setup node 0 [mem 0x00000000-0x0fffffff]
[ 0.000000] Primary instruction cache 64kB, VIPT, 4-way, linesize 32 bytes.
[ 0.000000] Primary data cache 32kB, 4-way, PIPT, no aliases, linesize 32 bytes
[ 0.000000] Built 1 zonelists in Zone order, mobility grouping on. Total pages: 65024
[ 0.000000] Kernel command line: console=ttyS0,115200 rootfstype=squashfs,jffs2
[ 0.000000] PID hash table entries: 1024 (order: 0, 4096 bytes)
[ 0.000000] Dentry cache hash table entries: 32768 (order: 5, 131072 bytes)
[ 0.000000] Inode-cache hash table entries: 16384 (order: 4, 65536 bytes)
[ 0.000000] Writing ErrCtl register=00073bf0
[ 0.000000] Readback ErrCtl register=00073bf0
[ 0.000000] Memory: 256224K/262144K available (2541K kernel code, 124K rwdata, 524K rodata, 192K init, 186K bss, 5920K reserved)
[ 0.000000] SLUB: HWalign=32, Order=0-3, MinObjects=0, CPUs=1, Nodes=1
[ 0.000000] NR_IRQS:256
[ 0.000000] intc: using register map from devicetree
[ 0.000000] CPU Clock: 575MHz
[ 0.000000] clocksource_of_init: no matching clocksources found
[ 0.000000] Calibrating delay loop... 380.92 BogoMIPS (lpj=1904640)
[ 0.060000] pid_max: default: 32768 minimum: 301
[ 0.060000] Mount-cache hash table entries: 1024 (order: 0, 4096 bytes)
[ 0.070000] Mountpoint-cache hash table entries: 1024 (order: 0, 4096 bytes)
[ 0.070000] pinctrl core: initialized pinctrl subsystem
[ 0.080000] NET: Registered protocol family 16
[ 0.190000] mt7620-pci 10140000.pcie: Port 0 N_FTS = 1b105000
[ 0.340000] mt7620-pci 10140000.pcie: PCIE0 no card, disable it(RST&CLK)
[ 0.350000] mt7620-pci: probe of 10140000.pcie failed with error -1
[ 0.360000] mt7621_gpio 10000600.gpio: registering 32 gpios
[ 0.370000] mt7621_gpio 10000600.gpio: registering 32 gpios
[ 0.370000] mt7621_gpio 10000600.gpio: registering 32 gpios
[ 0.380000] Switched to clocksource MIPS
[ 0.380000] NET: Registered protocol family 2
[ 0.390000] TCP established hash table entries: 2048 (order: 1, 8192 bytes)
[ 0.390000] TCP bind hash table entries: 2048 (order: 1, 8192 bytes)
[ 0.400000] TCP: Hash tables configured (established 2048 bind 2048)
[ 0.400000] TCP: reno registered
[ 0.410000] UDP hash table entries: 256 (order: 0, 4096 bytes)
[ 0.410000] UDP-Lite hash table entries: 256 (order: 0, 4096 bytes)
[ 0.420000] NET: Registered protocol family 1
[ 0.430000] futex hash table entries: 256 (order: -1, 3072 bytes)
[ 0.450000] squashfs: version 4.0 (2009/01/31) Phillip Lougher
[ 0.460000] jffs2: version 2.2 (NAND) (SUMMARY) (LZMA) (RTIME) (CMODE_PRIORITY) (c) 2001-2006 Red Hat, Inc.
[ 0.470000] msgmni has been set to 500
[ 0.470000] io scheduler noop registered
[ 0.480000] io scheduler deadline registered (default)
[ 0.480000] drivers/phy/phy-ralink-usb.c:ralink_usb_phy_probe[336]
[ 0.490000] drivers/phy/phy-ralink-usb.c:ralink_usb_phy_probe[350]
[ 0.490000] Serial: 8250/16550 driver, 2 ports, IRQ sharing disabled
[ 0.500000] console [ttyS0] disabled
[ 0.500000] 10000c00.uartlite: ttyS0 at MMIO 0x10000c00 (irq = 28, base_baud = 2500000) is a 16550A
[ 0.510000] console [ttyS0] enabled
[ 0.510000] console [ttyS0] enabled
[ 0.520000] bootconsole [early0] disabled
[ 0.520000] bootconsole [early0] disabled
[ 0.530000] 10000d00.uart1: ttyS1 at MMIO 0x10000d00 (irq = 29, base_baud = 2500000) is a 16550A
[ 0.540000] Ralink SPI flash driver By Wrtnode Team!
[ 0.540000] SPI flash chip: W25Q256FV (ef 40190000) (32768 Kbytes)
[ 0.550000] spidrv_major = 217
[ 0.550000] Creating 4 MTD partitions on "raspi":
[ 0.560000] 0x000000000000-0x000000030000 : "u-boot"
[ 0.560000] 0x000000030000-0x000000040000 : "u-boot-env"
[ 0.570000] 0x000000040000-0x000000050000 : "factory"
[ 0.580000] 0x000000050000-0x000002000000 : "firmware"
[ 0.780000] 2 uimage-fw partitions found on MTD device firmware
[ 0.780000] 0x000000050000-0x000000168c85 : "kernel"
[ 0.790000] 0x000000168c85-0x000002000000 : "rootfs"
[ 0.800000] mtd: device 5 (rootfs) set to be root filesystem
[ 0.800000] 1 squashfs-split partitions found on MTD device rootfs
[ 0.810000] 0x000000570000-0x000002000000 : "rootfs_data"
[ 0.820000] ralink_soc_eth 10100000.ethernet eth0: ralink at 0xb0100000, irq 5
[ 0.830000] mt7621_wdt 10000120.watchdog: Initialized
[ 0.840000] TCP: cubic registered
[ 0.840000] NET: Registered protocol family 17
[ 0.850000] bridge: automatic filtering via arp/ip/ip6tables has been deprecated. Update your scripts to load br_netfilter if you need this.
[ 0.860000] 8021q: 802.1Q VLAN Support v1.8
[ 0.880000] VFS: Mounted root (squashfs filesystem) readonly on device 31:5.
[ 0.890000] Freeing unused kernel memory: 192K (80320000 - 80350000)
[ 3.170000] init: Console is alive
[ 3.170000] init: - watchdog -
[ 6.920000] usbcore: registered new interface driver usbfs
[ 6.930000] usbcore: registered new interface driver hub
[ 6.930000] usbcore: registered new device driver usb
[ 6.980000] SCSI subsystem initialized
[ 6.990000] ehci_hcd: USB 2.0 'Enhanced' Host Controller (EHCI) Driver
[ 7.000000] ehci-platform: EHCI generic platform driver
[ 7.180000] U2PHY P0 set SRCTRL calibration value: 6
[ 7.180000] ehci-platform 101c0000.ehci: EHCI Host Controller
[ 7.190000] ehci-platform 101c0000.ehci: new USB bus registered, assigned bus number 1
[ 7.190000] ehci-platform 101c0000.ehci: irq 26, io mem 0x101c0000
[ 7.220000] ehci-platform 101c0000.ehci: USB 2.0 started, EHCI 1.00
[ 7.220000] hub 1-0:1.0: USB hub found
[ 7.230000] hub 1-0:1.0: 1 port detected
[ 7.230000] ohci_hcd: USB 1.1 'Open' Host Controller (OHCI) Driver
[ 7.240000] ohci-platform: OHCI generic platform driver
[ 7.250000] ohci-platform 101c1000.ohci: Generic Platform OHCI controller
[ 7.250000] ohci-platform 101c1000.ohci: new USB bus registered, assigned bus number 2
[ 7.260000] ohci-platform 101c1000.ohci: irq 26, io mem 0x101c1000
[ 7.330000] hub 2-0:1.0: USB hub found
[ 7.330000] hub 2-0:1.0: 1 port detected
[ 7.350000] MTK MSDC device init.
[ 7.390000] mtk-sd: MediaTek MT6575 MSDC Driver
[ 7.390000] sdhci: Secure Digital Host Controller Interface driver
[ 7.400000] sdhci: Copyright(c) Pierre Ossman
[ 7.410000] sdhci-pltfm: SDHCI platform and OF driver helper
[ 7.420000] usbcore: registered new interface driver usb-storage
[ 8.380000] init: - preinit -
[ 9.290000] rt305x-esw 10110000.esw: link changed 0x00
[ 9.340000] random: procd urandom read with 15 bits of entropy available
Press the [f] key and hit [enter] to enter failsafe mode
Press the [1], [2], [3] or [4] key and hit [enter] to select the debug level
[ 12.660000] mount_root: loading kmods from internal overlay
[ 13.290000] rt305x-esw 10110000.esw: link changed 0x01
[ 13.780000] jffs2: notice: (350) jffs2_build_xattr_subsystem: complete building xattr subsystem, 0 of xdatum (0 unchecked, 0 orphan) and 0 of xref (0 dead, 0 orphan) found.
[ 13.790000] block: attempting to load /tmp/jffs_cfg/upper/etc/config/fstab
[ 13.810000] block: extroot: not configured
[ 14.200000] jffs2: notice: (346) jffs2_build_xattr_subsystem: complete building xattr subsystem, 0 of xdatum (0 unchecked, 0 orphan) and 0 of xref (0 dead, 0 orphan) found.
[ 14.930000] block: attempting to load /tmp/jffs_cfg/upper/etc/config/fstab
[ 14.950000] block: extroot: not configured
[ 14.950000] mount_root: switching to jffs2 overlay
[ 14.980000] procd: - early -
[ 14.990000] procd: - watchdog -
[ 16.090000] procd: - ubus -
[ 17.100000] procd: - init -
Please press Enter to activate this console.
[ 18.030000] NET: Registered protocol family 10
[ 18.100000] ip6_tables: (C) 2000-2006 Netfilter Core Team
[ 18.870000]
[ 18.870000]
[ 18.870000] === pAd = c04e9000, size = 1344112 ===
[ 18.870000]
[ 18.880000] <-- RTMPAllocTxRxRingMemory, Status=0, ErrorValue=0x
[ 18.880000] <-- RTMPAllocAdapterBlock, Status=0
[ 18.890000] RtmpChipOpsHook(492): Not support for HIF_MT yet!
[ 18.890000] mt7628_init()-->
[ 18.900000] mt7628_init(FW(8a00), HW(8a01), CHIPID(7628))
[ 18.900000] e2.bin mt7628_init(1117)::(2), pChipCap->fw_len(63056)
[ 18.910000] mt_bcn_buf_init(218): Not support for HIF_MT yet!
[ 18.920000] <--mt7628_init()
[ 18.940000] Linux video capture interface: v2.00
[ 18.970000] fuse init (API version 7.23)
[ 18.990000] ip_tables: (C) 2000-2006 Netfilter Core Team
[ 19.010000] nf_conntrack version 0.5.0 (4006 buckets, 16024 max)
[ 19.070000] usbcore: registered new interface driver uvcvideo
[ 19.070000] USB Video Class driver (1.1.1)
[ 19.100000] xt_time: kernel timezone is -0000
[ 19.120000] PPP generic driver version 2.4.2
[ 19.130000] NET: Registered protocol family 24
[ 19.140000] usbcore: registered new interface driver snd-usb-audio
[ 22.460000] rt305x-esw 10110000.esw: link changed 0x00
[ 24.360000] device eth0.1 entered promiscuous mode
[ 24.360000] device eth0 entered promiscuous mode
[ 24.390000] IPv6: ADDRCONF(NETDEV_UP): br-lan: link is not ready
[ 24.470000] br-lan: port 1(eth0.1) entered forwarding state
[ 24.480000] br-lan: port 1(eth0.1) entered forwarding state
[ 24.610000] TX_BCN DESC aee46000 size = 320
[ 24.620000] RX[0] DESC aee48000 size = 2048
[ 24.620000] RX[1] DESC aee49000 size = 1024
[ 24.750000] cfg_mode=9
[ 24.750000] cfg_mode=9
[ 24.750000] wmode_band_equal(): Band Equal!
[ 24.760000] APSDCapable[0]=0
[ 24.760000] APSDCapable[1]=0
[ 24.770000] APSDCapable[2]=0
[ 24.770000] APSDCapable[3]=0
[ 24.770000] APSDCapable[4]=0
[ 24.780000] APSDCapable[5]=0
[ 24.780000] APSDCapable[6]=0
[ 24.780000] APSDCapable[7]=0
[ 24.780000] APSDCapable[8]=0
[ 24.790000] APSDCapable[9]=0
[ 24.790000] APSDCapable[10]=0
[ 24.790000] APSDCapable[11]=0
[ 24.800000] APSDCapable[12]=0
[ 24.800000] APSDCapable[13]=0
[ 24.800000] APSDCapable[14]=0
[ 24.810000] APSDCapable[15]=0
[ 24.810000] default ApCliAPSDCapable[0]=0
[ 24.810000] default ApCliAPSDCapable[1]=0
[ 24.820000] Key1Str is Invalid key length(0) or Type(0)
[ 24.820000] Key2Str is Invalid key length(0) or Type(0)
[ 24.830000] Key3Str is Invalid key length(0) or Type(0)
[ 24.840000] Key4Str is Invalid key length(0) or Type(0)
[ 24.850000] [PMF]Set_PMFMFPC_Proc:: apidx=0, Desired MFPC=0
[ 24.860000] [PMF]Set_PMFMFPR_Proc:: apidx=0, Desired MFPR=0
[ 24.870000] [PMF]Set_PMFSHA256_Proc:: apidx=0, Desired PMFSHA256=0
[ 24.870000] load fw image from fw_header_image
[ 24.880000] AndesMTLoadFwMethod1(2174)::pChipCap->fw_len(63056)
[ 24.880000] FW Version:_e2_mp
[ 24.890000] FW Build Date:20150211175503
[ 24.910000] CmdAddressLenReq:(ret = 0)
[ 24.910000] CmdFwStartReq: override = 1, address = 1048576
[ 24.920000] CmdStartDLRsp: WiFI FW Download Success
[ 24.920000] MtAsicDMASchedulerInit(): DMA Scheduler Mode=0(LMAC)
[ 24.930000] efuse_probe: efuse = 10000012
[ 24.930000] RtmpChipOpsEepromHook::e2p_type=0, inf_Type=4
[ 24.940000] RtmpEepromGetDefault::e2p_dafault=2
[ 24.940000] RtmpChipOpsEepromHook: E2P type(2), E2pAccessMode = 2, E2P default = 2
[ 24.950000] NVM is FLASH mode
[ 24.950000] 1. Phy Mode = 14
[ 25.140000] Country Region from e2p = ffff
[ 25.140000] tssi_1_target_pwr_g_band = 35
[ 25.150000] 2. Phy Mode = 14
[ 25.150000] 3. Phy Mode = 14
[ 25.150000] NICInitPwrPinCfg(11): Not support for HIF_MT yet!
[ 25.160000] NICInitializeAsic(651): Not support rtmp_mac_sys_reset () for HIF_MT yet!
[ 25.170000] mt_mac_init()-->
[ 25.170000] MtAsicInitMac()-->
[ 25.210000] mt7628_init_mac_cr()-->
[ 25.210000] MtAsicSetMacMaxLen(1241): Set the Max RxPktLen=1024!
[ 25.210000] <--mt_mac_init()
[ 25.220000] WTBL Segment 1 info:
[ 25.220000] MemBaseAddr/FID:0x28000/0
[ 25.230000] EntrySize/Cnt:32/128
[ 25.230000] WTBL Segment 2 info:
[ 25.230000] MemBaseAddr/FID:0x40000/0
[ 25.240000] EntrySize/Cnt:64/128
[ 25.240000] WTBL Segment 3 info:
[ 25.240000] MemBaseAddr/FID:0x42000/64
[ 25.250000] EntrySize/Cnt:64/128
[ 25.250000] WTBL Segment 4 info:
[ 25.250000] MemBaseAddr/FID:0x44000/128
[ 25.260000] EntrySize/Cnt:32/128
[ 25.260000] AntCfgInit(2876): Not support for HIF_MT yet!
[ 25.420000] MCS Set = ff 00 00 00 00
[ 25.420000] MtAsicSetChBusyStat(826): Not support for HIF_MT yet!
[ 25.850000] CmdSlotTimeSet:(ret = 0)
[ 26.480000] br-lan: port 1(eth0.1) entered forwarding state
[ 26.520000] rt305x-esw 10110000.esw: link changed 0x01
[ 28.620000] [PMF]ap_pmf_init:: apidx=0, MFPC=0, MFPR=0, SHA256=0
[ 28.620000] MtAsicSetRalinkBurstMode(2919): Not support for HIF_MT yet!
[ 28.630000] MtAsicSetPiggyBack(763): Not support for HIF_MT yet!
[ 28.660000] MtAsicSetTxPreamble(2898): Not support for HIF_MT yet!
[ 28.670000] MtAsicSetPreTbtt(): bss_idx=0, PreTBTT timeout = 0xf0
[ 28.670000] Main bssid = 64:51:7e:80:25:7c
[ 28.680000] <==== rt28xx_init, Status=0
[ 28.680000] mt7628_set_ed_cca: TURN OFF EDCCA mac 0x10618 = 0xd7083f0f
[ 28.690000] WiFi Startup Cost (ra0): 4.080s
[ 28.700000] IPv6: ADDRCONF(NETDEV_CHANGE): br-lan: link becomes ready
[ 28.900000] MtAsicSetPreTbtt(): bss_idx=0, PreTBTT timeout = 0x0
[ 28.910000] MtAsicSetPiggyBack(763): Not support for HIF_MT yet!
[ 28.910000] [PMF]ap_pmf_init:: apidx=0, MFPC=0, MFPR=0, SHA256=0
[ 28.930000] MtAsicSetRalinkBurstMode(2919): Not support for HIF_MT yet!
[ 28.930000] MtAsicSetPiggyBack(763): Not support for HIF_MT yet!
[ 28.970000] MtAsicSetTxPreamble(2898): Not support for HIF_MT yet!
[ 28.970000] MtAsicSetPreTbtt(): bss_idx=0, PreTBTT timeout = 0xf0
[ 28.980000] Main bssid = 64:51:7e:80:25:7c
[ 29.050000] MtAsicSetPreTbtt(): bss_idx=0, PreTBTT timeout = 0x0
[ 29.060000] MtAsicSetPiggyBack(763): Not support for HIF_MT yet!
[ 29.070000] [PMF]ap_pmf_init:: apidx=0, MFPC=0, MFPR=0, SHA256=0
[ 29.070000] [PMF]RTMPMakeRsnIeCap: RSNIE Capability MFPC=0, MFPR=0
[ 29.080000] MtAsicSetRalinkBurstMode(2919): Not support for HIF_MT yet!
[ 29.090000] MtAsicSetPiggyBack(763): Not support for HIF_MT yet!
[ 29.140000] MtAsicSetTxPreamble(2898): Not support for HIF_MT yet!
[ 29.150000] MtAsicAddSharedKeyEntry(1308): Not support for HIF_MT yet!
[ 29.150000] MtAsicSetPreTbtt(): bss_idx=0, PreTBTT timeout = 0xf0
[ 29.160000] Main bssid = 64:51:7e:80:25:7c
[ 29.420000] MtAsicSetPreTbtt(): bss_idx=0, PreTBTT timeout = 0x0
[ 29.420000] MtAsicSetPiggyBack(763): Not support for HIF_MT yet!
[ 29.430000] [PMF]ap_pmf_init:: apidx=0, MFPC=0, MFPR=0, SHA256=0
[ 29.430000] [PMF]RTMPMakeRsnIeCap: RSNIE Capability MFPC=0, MFPR=0
[ 29.440000] MtAsicSetRalinkBurstMode(2919): Not support for HIF_MT yet!
[ 29.450000] MtAsicSetPiggyBack(763): Not support for HIF_MT yet!
[ 29.510000] MtAsicSetTxPreamble(2898): Not support for HIF_MT yet!
[ 29.520000] MtAsicAddSharedKeyEntry(1308): Not support for HIF_MT yet!
[ 29.520000] MtAsicSetPreTbtt(): bss_idx=0, PreTBTT timeout = 0xf0
[ 29.530000] Main bssid = 64:51:7e:80:25:7c
[ 32.970000] device ra0 entered promiscuous mode
[ 32.970000] br-lan: port 2(ra0) entered forwarding state
[ 32.980000] br-lan: port 2(ra0) entered forwarding state
[ 34.980000] br-lan: port 2(ra0) entered forwarding state
BusyBox v1.23.2 (2015-11-06 14:18:20 CST) built-in shell (ash)
_______ ________ __
| |.-----.-----.-----.| | | |.----.| |_
| - || _ | -__| || | | || _|| _|
|_______|| __|_____|__|__||________||__| |____|
|__| W I R E L E S S F R E E D O M
-----------------------------------------------------
CHAOS CALMER (Chaos Calmer, r47374)
-----------------------------------------------------
* 1 1/2 oz Gin Shake with a glassful
* 1/4 oz Triple Sec of broken ice and pour
* 3/4 oz Lime Juice unstrained into a goblet.
* 1 1/2 oz Orange Juice
* 1 tsp. Grenadine Syrup
-----------------------------------------------------
root@OpenWrt:/#
