MZK-WDPRをシリアルで中を見る。

MZK-WDPRにシリアルをおっ立てよぅ。
MZK-WDPRは、LCD基板とルータ基板の2枚構成となっており、SoCもそれぞれに乗っている形となっている。
この為、シリアルでそれぞれにピンを立てる必要があります。
基板毎に速度も異なるので注意してください。

LCD基板側は、J605がシリアルになります。
ピン配列はJ605のシルク印刷の方からVCC, Tx, GND, Rxです。
速度は、57,600です。

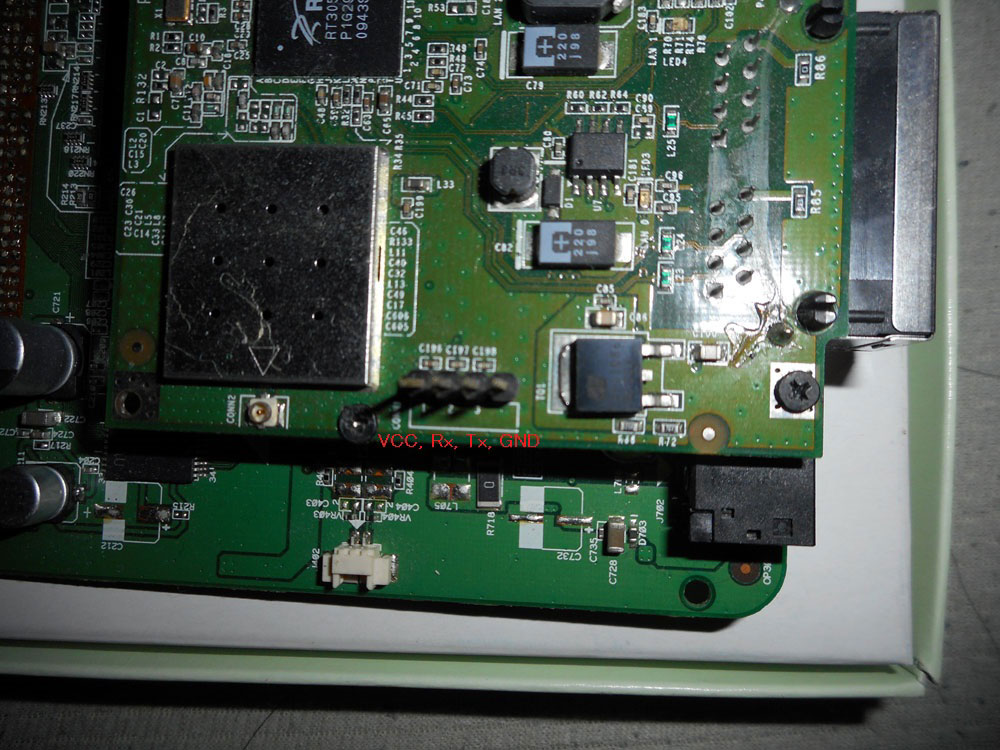

ルータ基板は、CONN1がシリアルになります。
ピン配列はCONN1のシルク印刷の方からVCC, Rx, Tx, GNDです。
速度はu-bootは115,200、Linuxは57,600です。



LCD側基板のu-bootでdelay keyとかstop keyとかメッセージが出ていますが反応はありません。
コマンドモードに入る事はできません。
何かしら隠しが存在するかもしれませんが、まだ見つかっていません。

** Unable to read "/splash.cfg" from nand 4:1 **

NAND Flash Info :
	flash_type: NAND_LARGE_NORMAL
	Total Blocks = 4096
	Good Blocks  = 4095
	Bad Blocks   = 1
Use default environment
*** Warning - bad CRC or NAND, using default environment

Fix me later, disable saveenv() now!!
### main_loop entered: bootdelay=5

### main_loop: bootcmd="nboot2"
autoboot in 5 seconds
delay key:<p>
delay key:<NULL>
stop key:<s>
stop key:<NULL>
key timeout
before jump to 0x8000a000...
